Teikning af rassinum á Chevy

Postfrá jongud » 07.feb 2016, 16:15

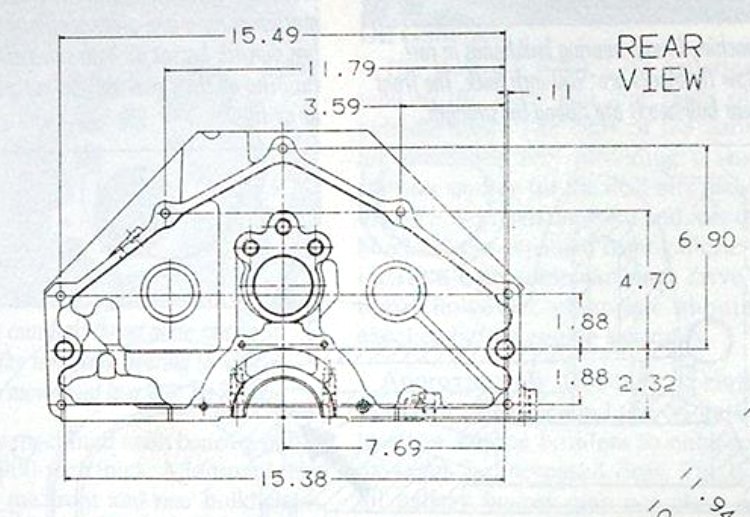

Ég rakst á þessa mynd;


Veit einhver um samsvarandi mynd með málin í millimetrum?
Er þetta kannski einhversstaðar til á CAD-skráarformi?

EDIT; lagaði myndina
Síðast breytt af jongud þann 08.feb 2016, 08:26, breytt 1 sinni samtals.



User avatar

Höfundur þráðar
jongud
Innlegg: 2131
Skráður: 29.mar 2012, 08:39
Fullt nafn: Jón Guðmundur Guðmundsson
Bíltegund: Toyota Land Cruiser

Re: Teikning af rassinum á Chevy

Postfrá jongud » 07.feb 2016, 16:25

Ég fann reyndar CAD-teikningar af hellingi af hlutum;
http://www.trailslesstraveled.com/resources/cadlibrary/transmission/

Þarna er m.a. teikning af milliplötu fyrir tvöfaldan millikassa NP203/NP205
http://www.trailslesstraveled.com/resources/cadlibrary/file/np-203-adapter-for-doubler/

User avatar

Kiddi
Innlegg: 1113
Skráður: 02.feb 2010, 10:32
Fullt nafn: Kristinn Magnússon
Bíltegund: Wrangler 44"

Re: Teikning af rassinum á Chevy

Postfrá Kiddi » 08.feb 2016, 10:38

Eitthvað finnst mér það hæpið að þetta finnist í mm máli þar sem þetta er stykki sem er hannað í tommum og málsetningarnar einmitt svona skemmtilega rúnnaðar í tommunum :-)

User avatar

snöfli
Innlegg: 287
Skráður: 03.sep 2010, 19:21
Fullt nafn: Lárus Elíasson
Bíltegund: Patrol Y61

Re: Teikning af rassinum á Chevy

Postfrá snöfli » 08.feb 2016, 21:06

Það eru AKKÚRAT 25,4mm í tommu.

Tomman er skilgreind nú orðið með tilvísun í meterinn.

"a unit of length, 1/12 (0.0833) foot, equivalent to 2.54 centimeters."

Meterinn var skilgreindur samkæmt einhverri málmstöng í París en er nú með tilvísun í ljóshraða:

"the fundamental unit of length in the metric system, equivalent to 39.37 U.S. inches, originally intended to be, and being very nearly, equal to one ten-millionth of the distance from the equator to the pole measured on a meridian: defined from 1889 to 1960 as the distance between two lines on a platinum-iridium bar (the “International Prototype Meter”) preserved at the International Bureau of Weights and Measures near Paris; from 1960 to 1983 defined as 1,650,763.73 wavelengths of the orange-red radiation of krypton 86 under specified conditions; and now defined as 1/299,792,458 of the distance light travels in a vacuum in one second."

Margfaldaðu öll málinn með 25,4 og þá er það eins rétt í mm og það verður:)

mbk. Lárus

User avatar

Höfundur þráðar
jongud
Innlegg: 2131
Skráður: 29.mar 2012, 08:39
Fullt nafn: Jón Guðmundur Guðmundsson
Bíltegund: Toyota Land Cruiser

Re: Teikning af rassinum á Chevy

Postfrá jongud » 19.feb 2016, 17:21

Ég var að fletta upp í .pdf-skrá sem ég átti um 4.3 Chevy og haldiði að ég hafi ekki fundið málteikningu þar af sama afturenda í millimetrum.

User avatar

íbbi
Innlegg: 1233
Skráður: 02.feb 2012, 04:02
Fullt nafn: ívar markússon

Re: Teikning af rassinum á Chevy

Postfrá íbbi » 19.feb 2016, 21:57

1996 Dodge Ram. 38" á breitingaskeiðinu
2004 Ford F150 .
1991. Toyota 4Runner 44" einnig á breytingaskeiðinu.

User avatar

jeepson
Innlegg: 3166
Skráður: 31.jan 2010, 16:02
Fullt nafn: Gísli J Gíslason
Bíltegund: Nissan patrol
Staðsetning: Þarna fyrir austan.

Re: Teikning af rassinum á Chevy

Postfrá jeepson » 21.feb 2016, 14:32

jongud wrote:
Þarna er m.a. teikning af milliplötu fyrir tvöfaldan millikassa NP203/NP205
http://www.trailslesstraveled.com/resources/cadlibrary/file/np-203-adapter-for-doubler/


Stæðsti ókosturinn við þessar teikningar er að það eru engin mál á þeim.
Kv. Gísli

Nissan Patrol 1992 38" Jeppa garmurinn.
Dodge ram 1st gen 93 5.9TDI HRÚTURINN

User avatar

Höfundur þráðar
jongud
Innlegg: 2131
Skráður: 29.mar 2012, 08:39
Fullt nafn: Jón Guðmundur Guðmundsson
Bíltegund: Toyota Land Cruiser

Re: Teikning af rassinum á Chevy

Postfrá jongud » 21.feb 2016, 15:12

jeepson wrote:
jongud wrote:
Þarna er m.a. teikning af milliplötu fyrir tvöfaldan millikassa NP203/NP205
http://www.trailslesstraveled.com/resources/cadlibrary/file/np-203-adapter-for-doubler/


Stæðsti ókosturinn við þessar teikningar er að það eru engin mál á þeim.


Mér sýnist að þetta sé í tommum, þannig að þá er nóg að skilgreina skránna sem tommur þegar hún er opnuð, ekki satt?

User avatar

jeepson
Innlegg: 3166
Skráður: 31.jan 2010, 16:02
Fullt nafn: Gísli J Gíslason
Bíltegund: Nissan patrol
Staðsetning: Þarna fyrir austan.

Re: Teikning af rassinum á Chevy

Postfrá jeepson » 21.feb 2016, 17:35

jongud wrote:
jeepson wrote:
jongud wrote:
Þarna er m.a. teikning af milliplötu fyrir tvöfaldan millikassa NP203/NP205
http://www.trailslesstraveled.com/resources/cadlibrary/file/np-203-adapter-for-doubler/


Stæðsti ókosturinn við þessar teikningar er að það eru engin mál á þeim.


Mér sýnist að þetta sé í tommum, þannig að þá er nóg að skilgreina skránna sem tommur þegar hún er opnuð, ekki satt?


Ég náði í 30daga prufu af autocad til að geta opnað þetta og málin koma ekki upp á teikningunum.
Kv. Gísli

Nissan Patrol 1992 38" Jeppa garmurinn.
Dodge ram 1st gen 93 5.9TDI HRÚTURINN

User avatar

Höfundur þráðar
jongud
Innlegg: 2131
Skráður: 29.mar 2012, 08:39
Fullt nafn: Jón Guðmundur Guðmundsson
Bíltegund: Toyota Land Cruiser

Re: Teikning af rassinum á Chevy

Postfrá jongud » 22.feb 2016, 08:17

jeepson wrote:
Stæðsti ókosturinn við þessar teikningar er að það eru engin mál á þeim.


Æjá,
þú átt við að teikningarnar eru ekki MÁLSETTAR ! (eins og það kallast)
Ég opnaði skrá og mældi þvermálið á gatinu fyrir fremri leguhaldaran á NP205, fékk upp ca. 5 og gaf mér að þetta væri í tommum.

Hérna er eitthvað um hvernig hægt er að breyta tommuskrám í millimetramál í autocad;
http://www.cad-notes.com/how-to-convert-autocad-drawing-units-from-one-to-another/


grimur
Innlegg: 810
Skráður: 14.mar 2010, 01:02
Fullt nafn: Grímur Jónsson

Re: Teikning af rassinum á Chevy

Postfrá grimur » 23.feb 2016, 16:59

AutoCrap er nú líka algert fornaldar dót, hægt að teygja og toga til línur og setja svo inn málsetningar sem eru ekki í neinum tengslum við raunveruleikann.
Hitt er líklega rétt að skissa sem er rétt gerð og óhreyfð á AutoCrap formi gæti verið rétt í einhverri einingu.

kv
Grímur
